在電子制造領域，集成電路（IC）的封裝方式對其性能、尺寸和應用有著重要影響。DIP（雙列直插式封裝）和SOP（小外型封裝）是兩種常見的IC封裝技術。了解它們之間的區別對于電子設計工程師選擇合適的封裝技術至關重要。本文將詳細探討DIP和SOP封裝的定義、特點以及它們之間的主要差異。

DIP封裝簡介

DIP封裝，全稱為Dual In-line Package，即雙列直插式封裝，是一種早期廣泛使用的IC封裝形式。它具有以下特點：

    引腳排列：引腳從封裝的兩側以直線形式伸出，通常成對排列。
    物理尺寸：DIP封裝的物理尺寸相對較大，這限制了其在小型化設備中的應用。
    引腳數量：DIP封裝的引腳數量相對較少，這限制了其復雜性和功能性。
    安裝方式：DIP封裝的IC通常通過直插的方式安裝在電路板上，這要求電路板設計必須留有足夠空間以容納引腳。
    成本：由于其簡單的結構和成熟的制造工藝，DIP封裝的成本相對較低。

SOP封裝簡介

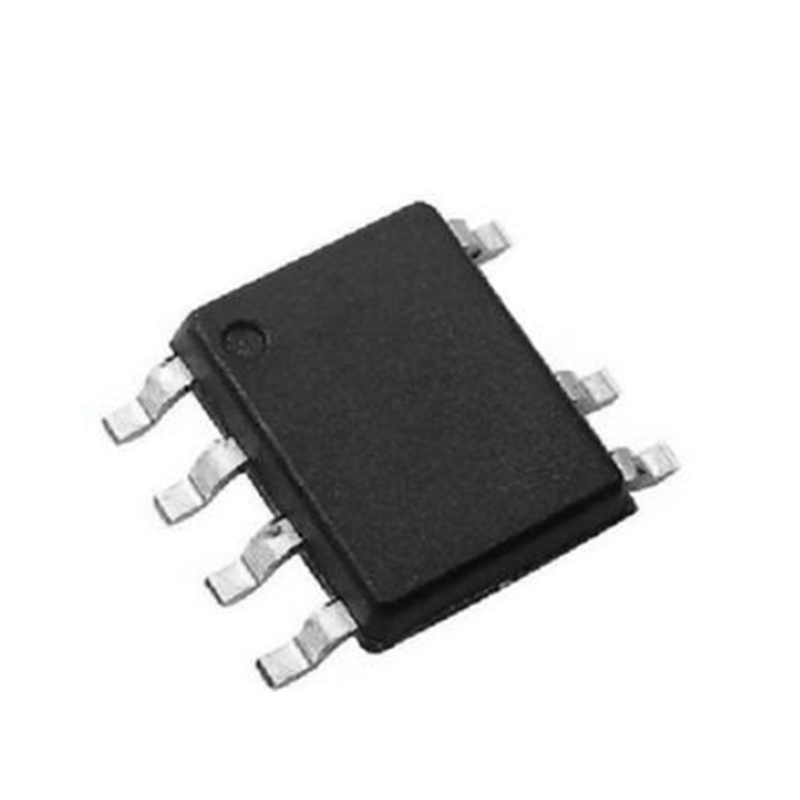

SOP封裝，全稱為Small Outline Package，即小外型封裝，是一種更現代化的IC封裝技術。它具有以下特點：

    引腳排列：SOP封裝的引腳從封裝的兩側以L形或鷗翼形伸出，引腳間距更小。
    物理尺寸：SOP封裝的物理尺寸較小，適合用于小型化和高密度的電子設備。
    引腳數量：SOP封裝可以容納更多的引腳，支持更復雜的電路設計。
    安裝方式：SOP封裝的IC通常通過表面貼裝技術（SMT）安裝在電路板上，這有助于減少電路板的尺寸和重量。
    性能：由于其緊湊的設計，SOP封裝有助于提高電路的性能和可靠性。

DIP與SOP封裝的主要差異

    尺寸和空間占用：SOP封裝比DIP封裝更小，占用的空間更少，更適合現代電子設備的小型化趨勢。
    引腳數量和排列：SOP封裝可以容納更多的引腳，并且引腳排列更緊湊，而DIP封裝的引腳數量較少，排列較為分散。
    安裝方式：DIP封裝需要直插安裝，而SOP封裝采用表面貼裝，后者有助于提高電路板的空間利用率和組裝效率。
    成本和復雜性：DIP封裝由于其簡單和成熟，成本較低，適用于成本敏感的應用；SOP封裝由于其復雜性，成本相對較高，但提供了更高的性能和可靠性。
    應用領域：DIP封裝常用于一些傳統的、對尺寸要求不高的應用，而SOP封裝則廣泛應用于現代的消費電子、通信設備和計算機等領域。

結論

DIP和SOP封裝各有優勢和局限，選擇哪種封裝技術取決于具體的應用需求、成本預算和設計目標。隨著電子技術的不斷進步，SOP封裝因其小型化和高性能的特點越來越受到青睞。然而，在一些成本敏感或?qū)Τ叽缫蟛桓叩膽弥?，DIP封裝仍然是一個可行的選擇。了解這些差異有助于工程師在設計階段做出更合適的決策。
